Szczególnie odpowiedni do lekkich dachów przemysłowych z szerokimi rozpiętościami między kratownicami i ograniczoną zdolnością do przenoszenia skupionych obciążeń.

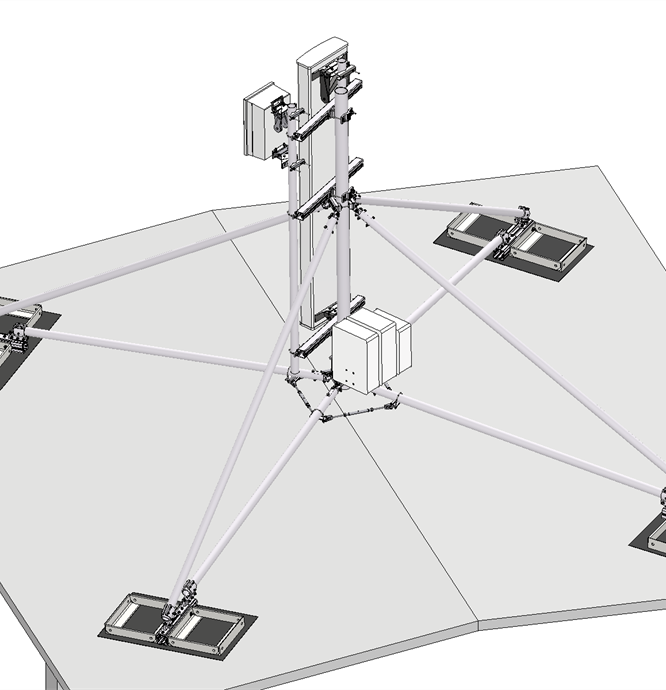

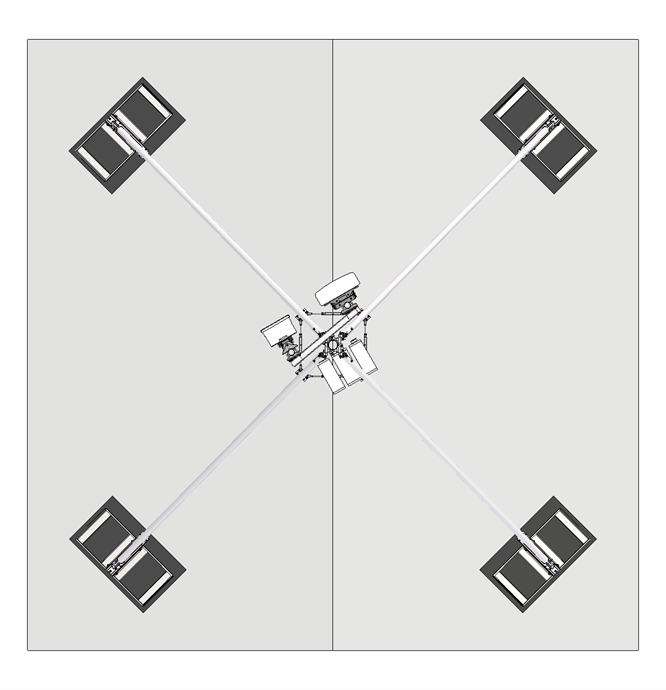

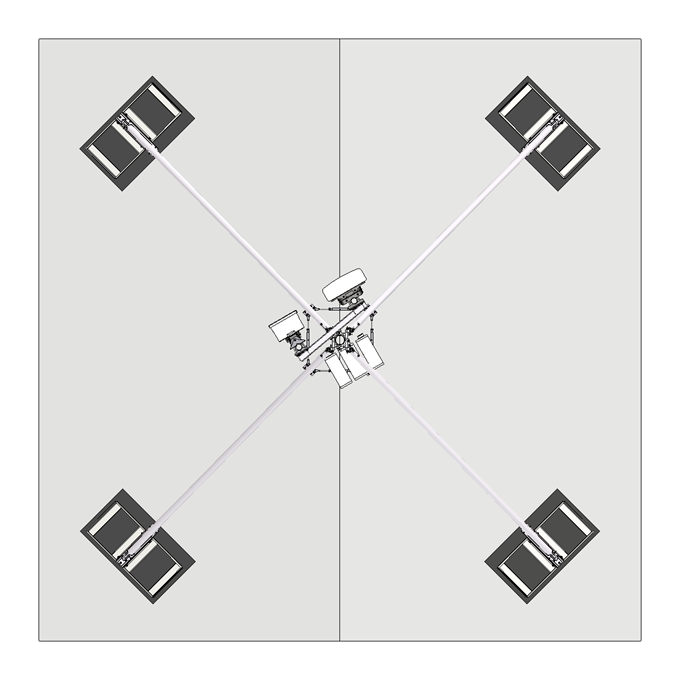

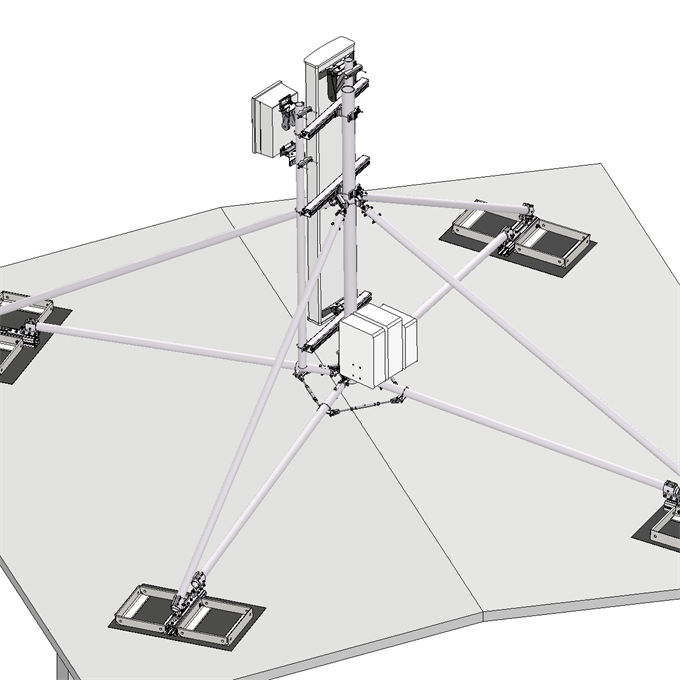

Z jego podstawami umieszczonymi bezpośrednio nad podłożem kratownic, może łatwo rozpiąć się na odległości 6m c/c między kratownicami i oferować 3-5m główne słupy do montażu anten.

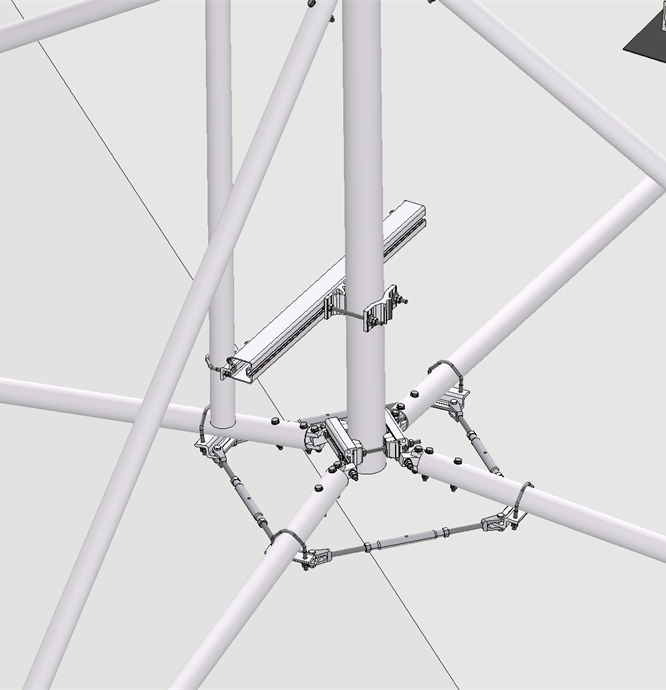

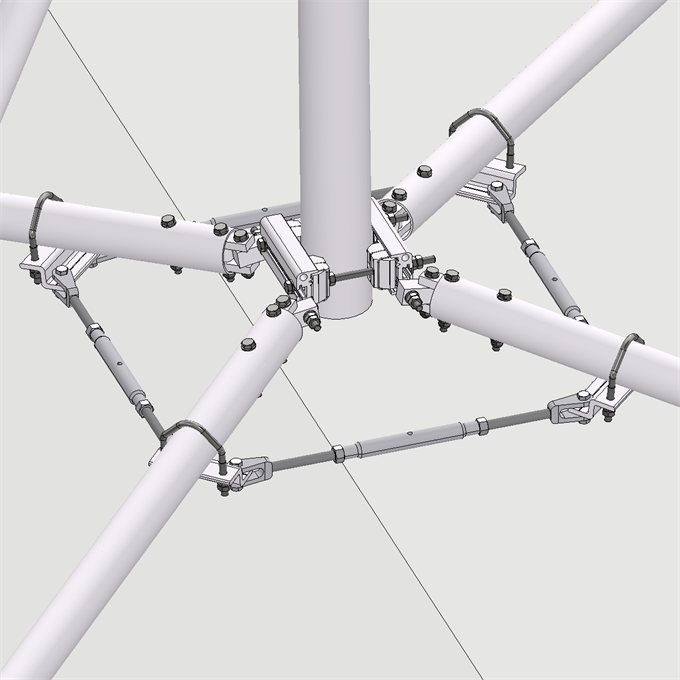

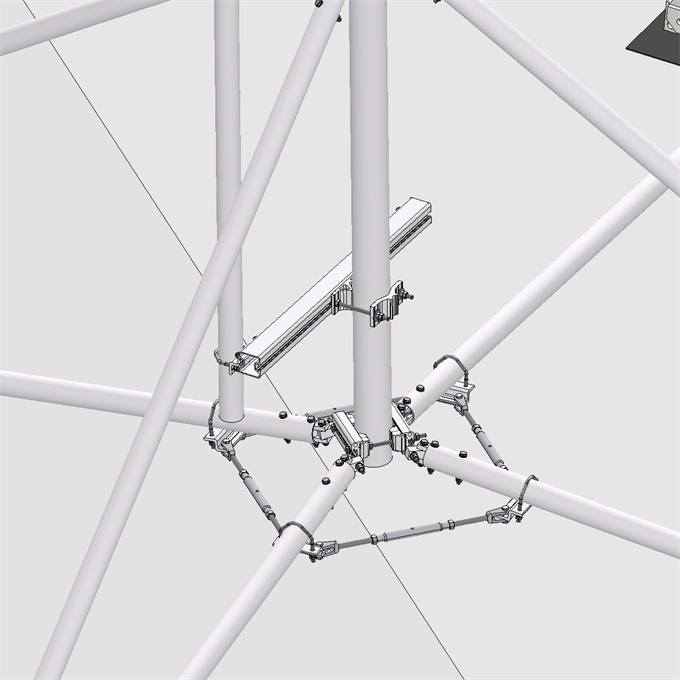

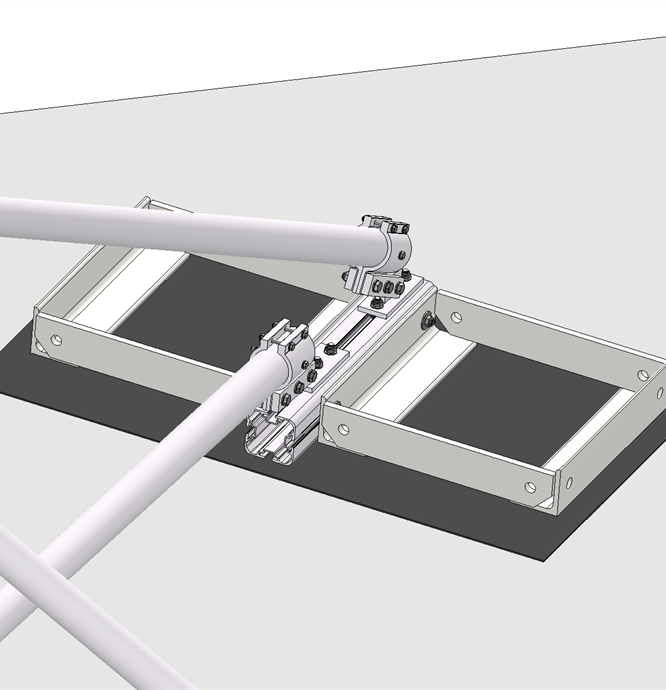

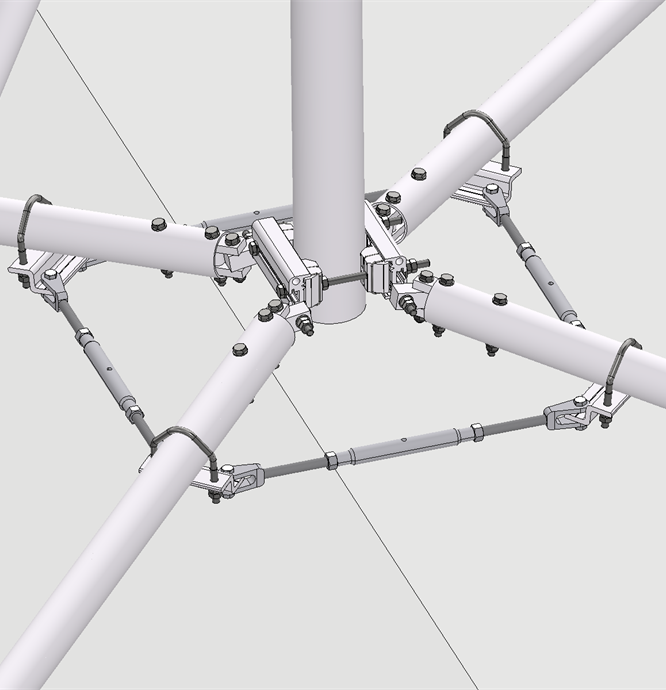

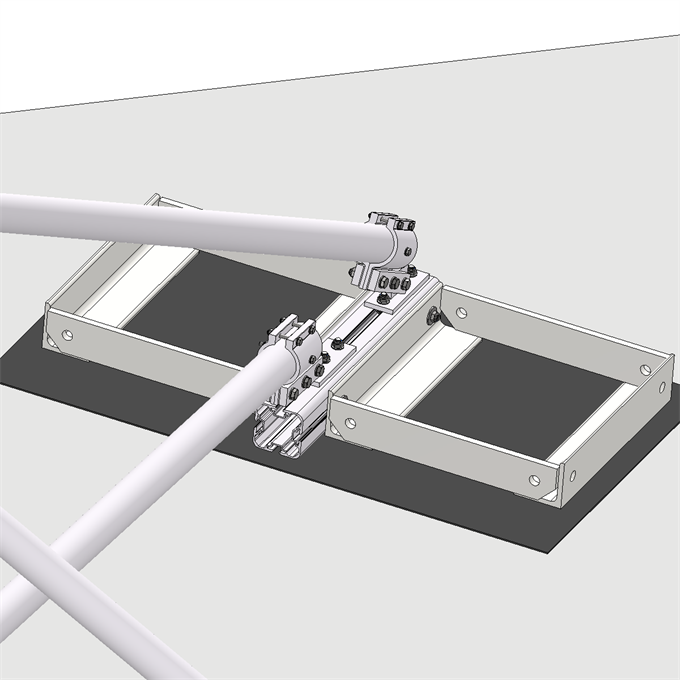

Zwróć uwagę, że sam słup nie ma fizycznego kontaktu z powierzchnią dachu, a wszystkie obciążenia są przenoszone wyłącznie przez cztery podstawy, które wywierają nacisk około 180 – 260 kg w zależności od konfiguracji anteny przy maksymalnym obciążeniu wiatrem.

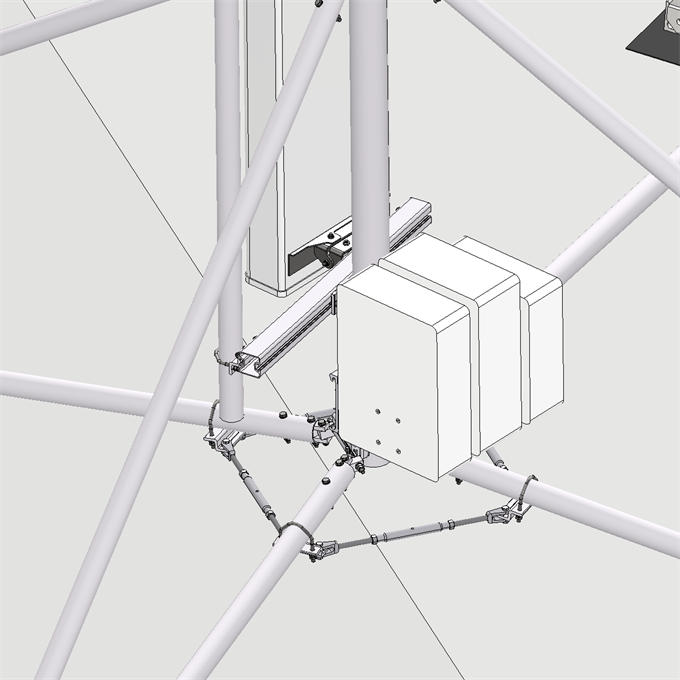

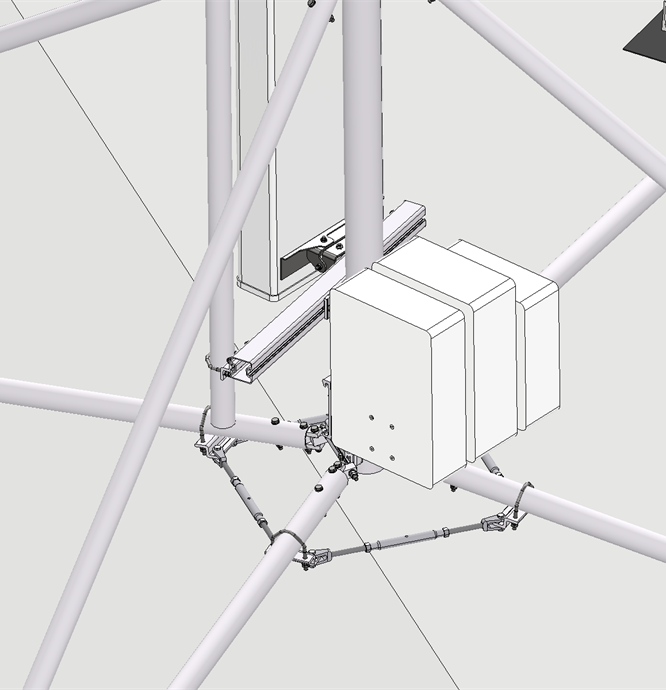

Opcjonalna rama sektorowa z przesunięciem zawarta w tym przykładzie oferuje dwa miejsca na anteny w jednym kierunku sektora, a opcjonalne wsparcie radiowe umożliwia umieszczenie jednostek radiowych w bliskiej odległości od anten.
CueDee może wspierać Cię w statycznym wymiarowaniu EURO-CODE na podstawie Twoich specyficznych wymagań dotyczących obciążenia i lokalizacji geograficznej.
Wysokość głównego słupa
3 m
Wysokość głównego słupa nad powierzchnią dachu
3,3 m
Średnica głównego słupa
114 mm
Waga struktury
368 kg
Powierzchnia wiatrowa obciążenia antenowego
1,7 m²
Prędkość referencyjna wiatru
24 m/s
Kategoria terenu
III
Wysokość nad terenem
30 m
Całkowita waga anten
92 kg
Liczba skrzyń balastowych
8 szt.
Materiał użyty w strukturze
Aluminium (anodowane 25um)
Stal nierdzewna A4
Stal ocynkowana HDG
