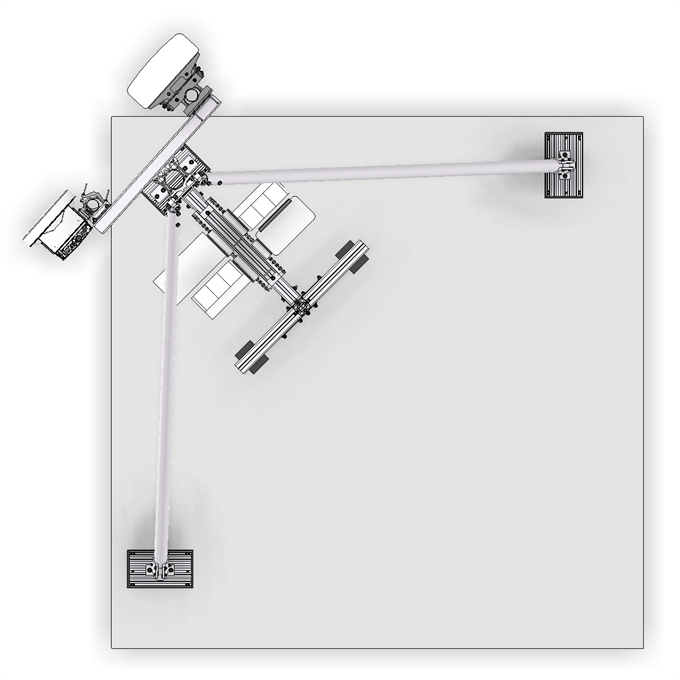

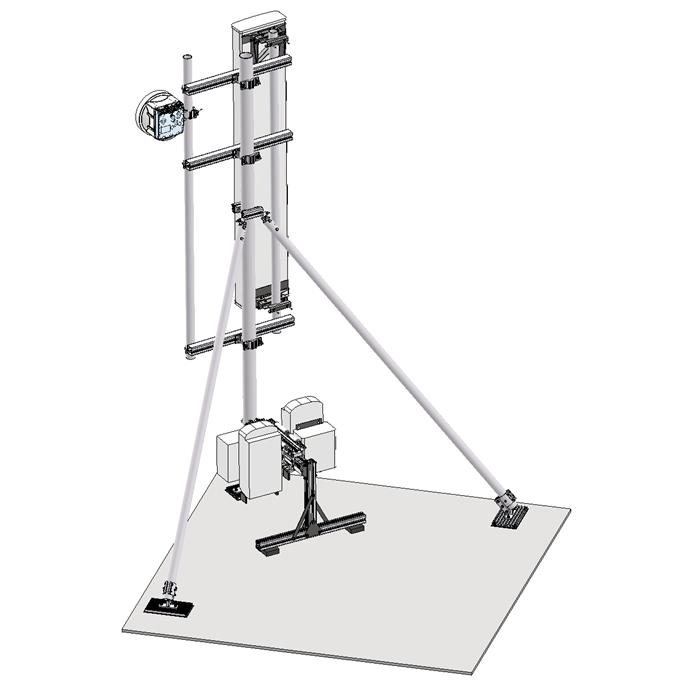

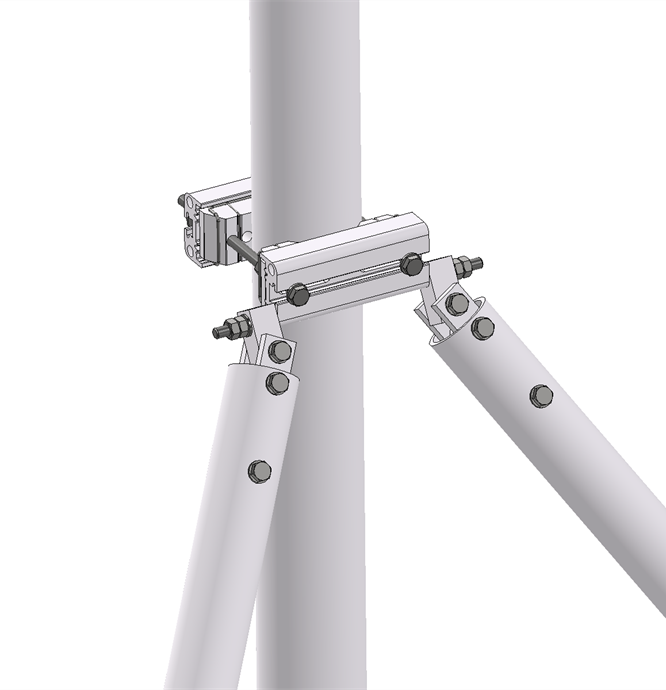

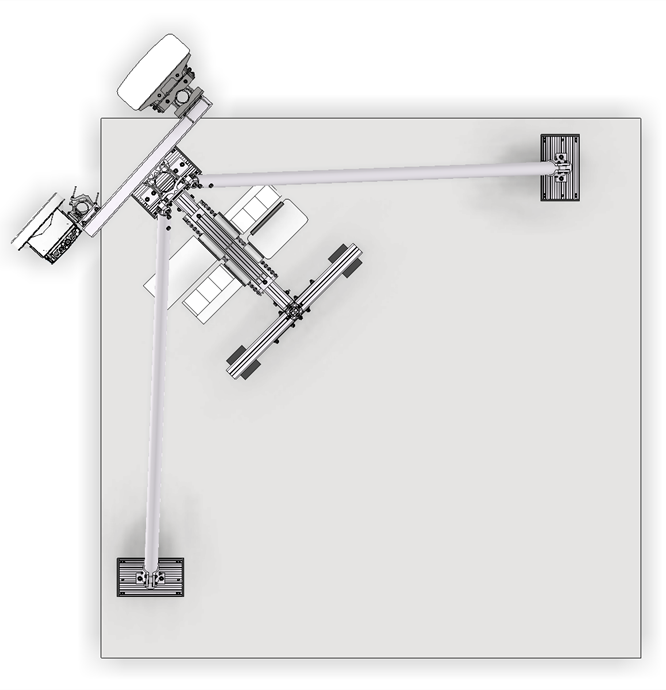

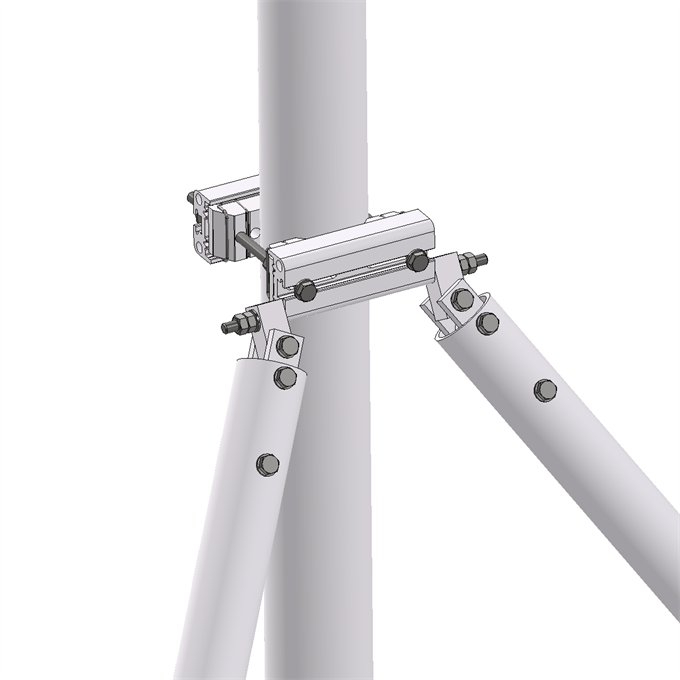

Dipod jest wszechstronną konstrukcją zarówno dla dachów płaskich, jak i pochyłych; to rozwiązanie dipod oferuje główny słup o wysokości 4 metrów i średnicy 114 mm w połączeniu z dwoma wspornikami 75 mm.

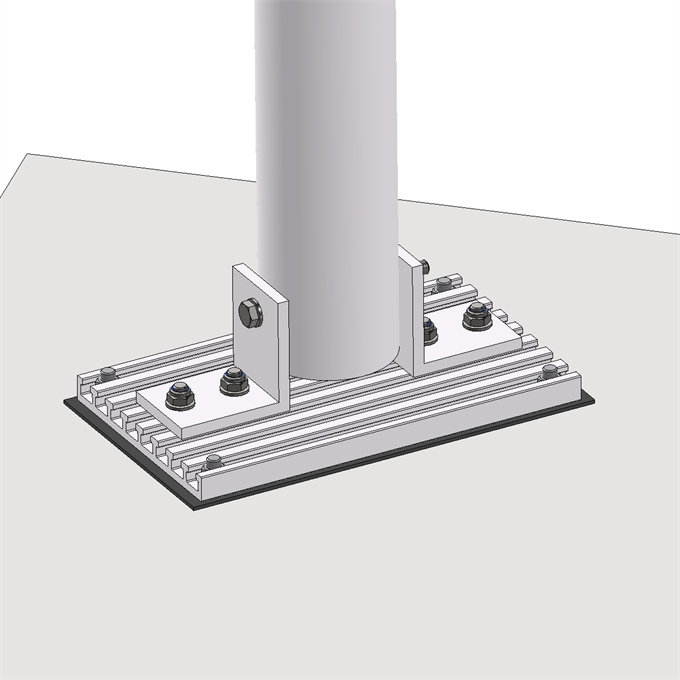

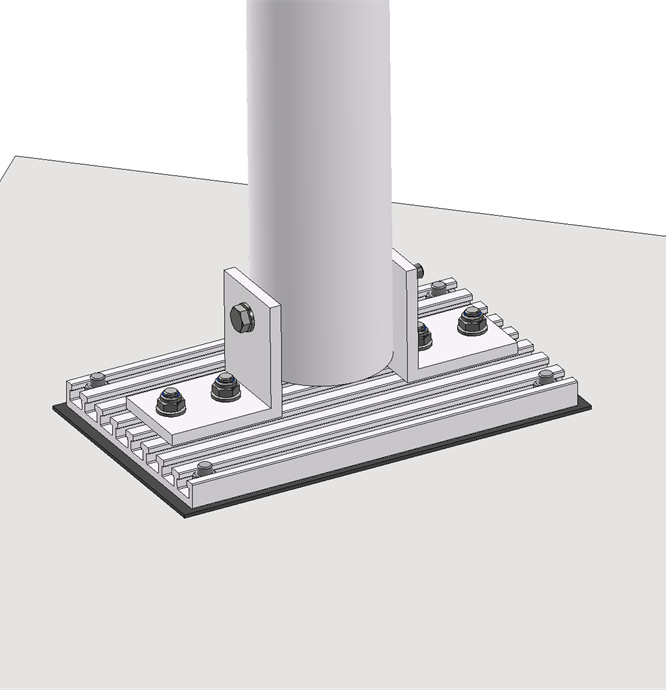

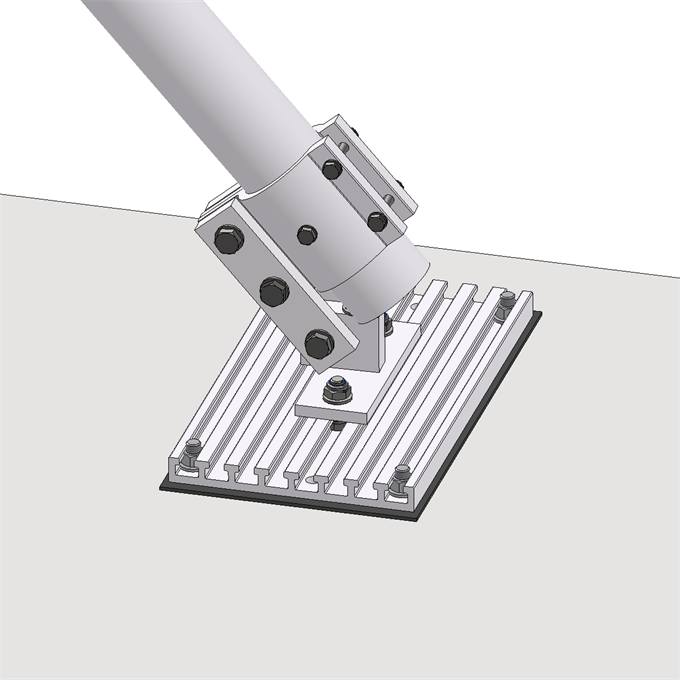

CueDee oferuje różne metody mocowania kompatybilne z różnymi rodzajami powierzchni dachowych; multiplate (jak użyto w tym przykładzie); zacisk kołnierza na szwie podniesionym blachy; lub, uchwyt na dachówkę.

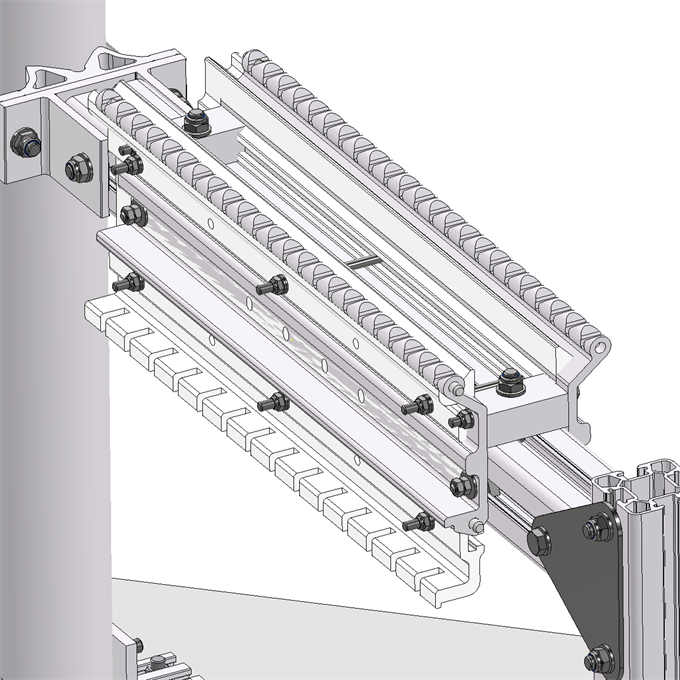

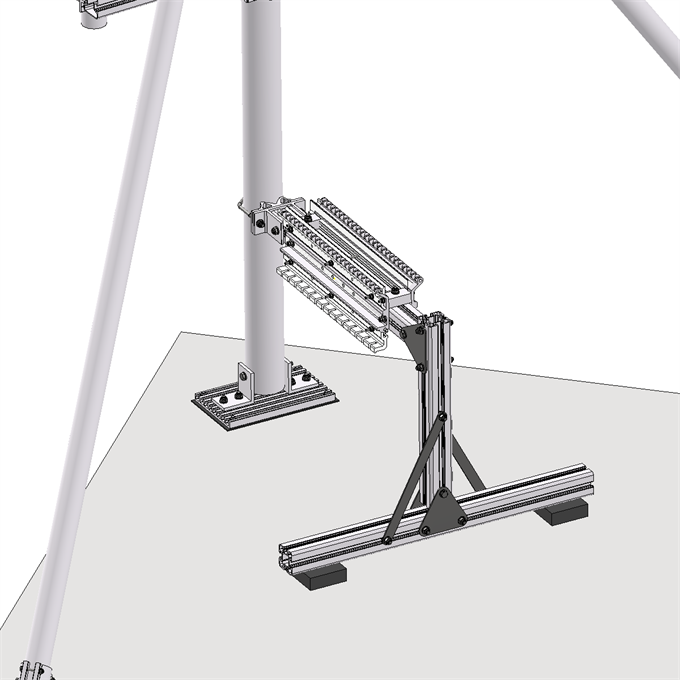

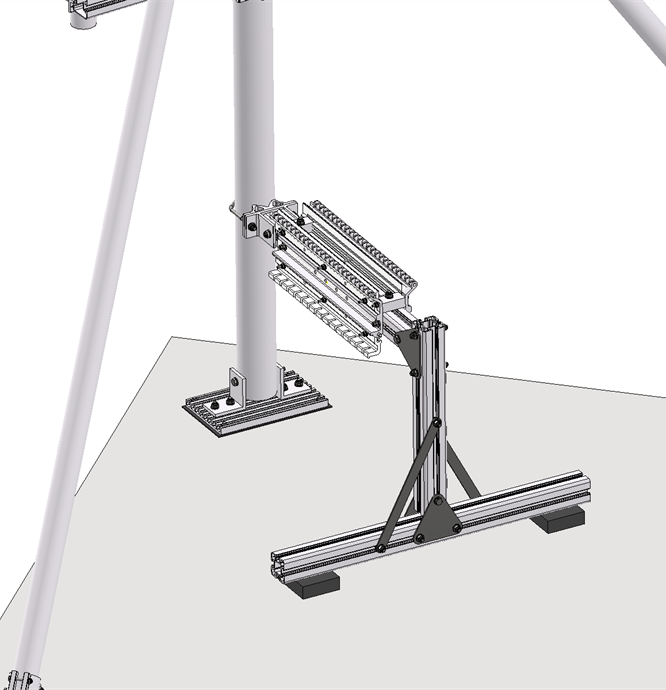

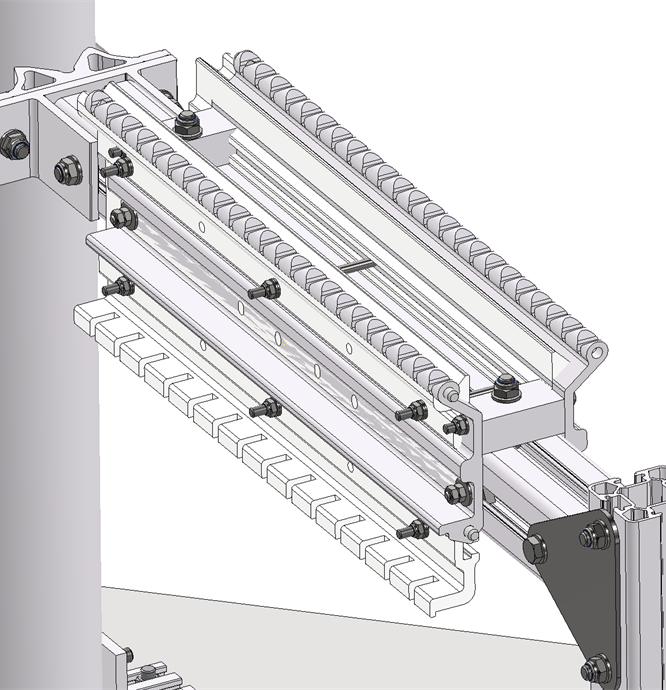

Opcjonalna rama sektorowa z przesunięciem w tym przykładzie oferuje dwie pozycje antenowe, a opcjonalne wsparcie radiowe umożliwia umieszczenie jednostek radiowych w bliskim sąsiedztwie anten.
CueDee może wspierać Cię w statycznym wymiarowaniu zgodnym z EURO-KODEM na podstawie Twoich specyficznych wymagań dotyczących ładunku i lokalizacji geograficznej.
Wysokość głównego słupa
4 m
Średnica głównego słupa
114 mm
Rury stayowe
Ø75x3,5 mm
Waga konstrukcji
101,5 kg
Powierzchnia wiatru ładunku antenowego
1,75 m²
Prędkość wiatru referencyjnego
26 m/s
Kategoria terenu
III
Wysokość nad terenem
24 m
Całkowita waga anteny
95,5 kg
Materiał użyty w konstrukcji
Aluminium (anodowane 25um)
Stal nierdzewna A4
