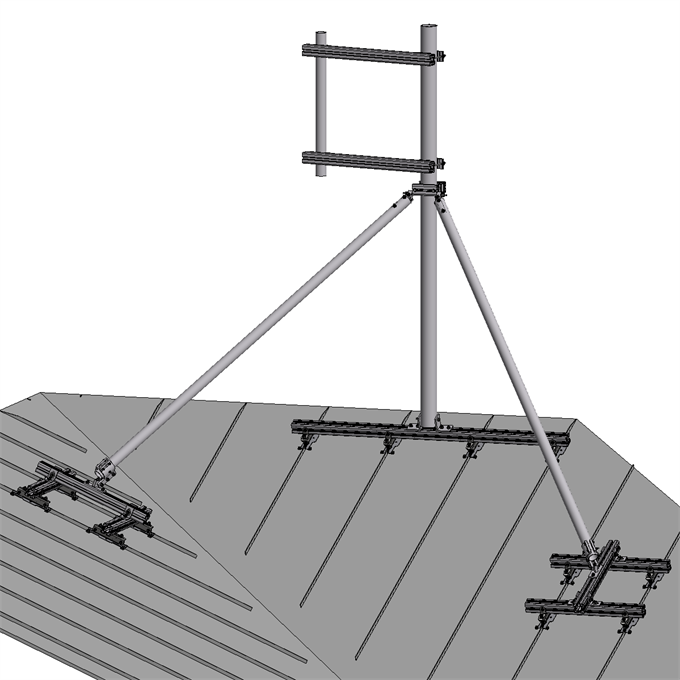

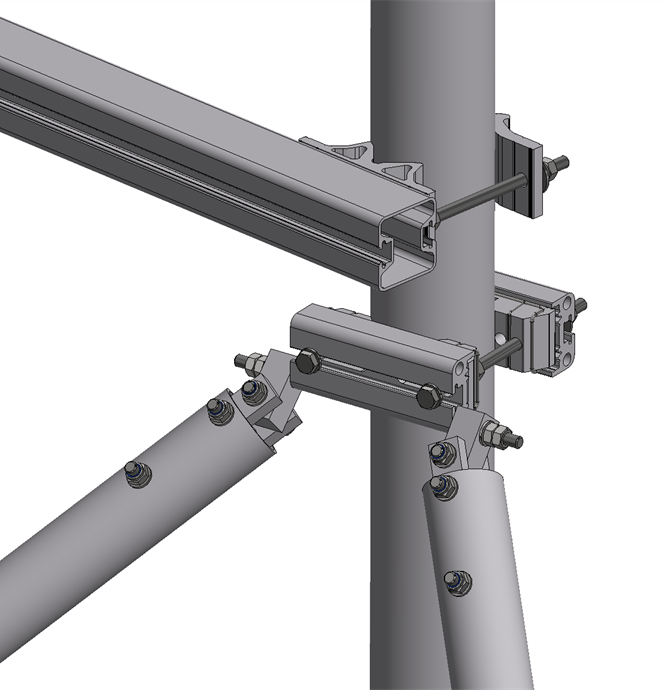

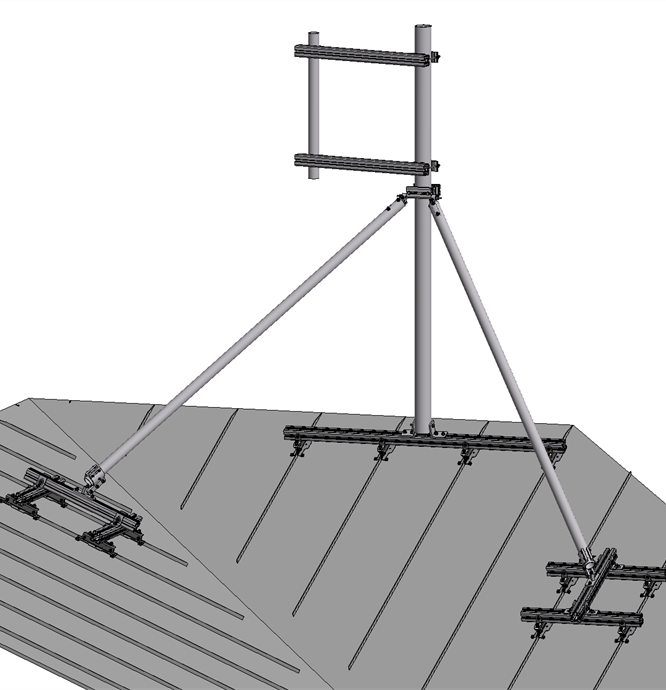

Dipod jest wszechstronną konstrukcją zarówno dla dachów płaskich, jak i skośnych; to rozwiązanie dipodowe oferuje główny słup o długości 2,8 metra i średnicy 114 mm w połączeniu z dwoma zastrzałami o średnicy 75 mm.

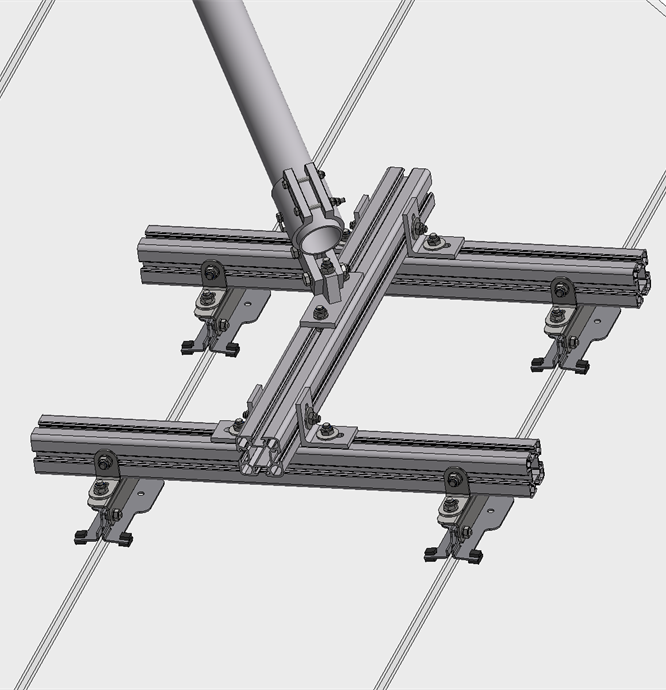

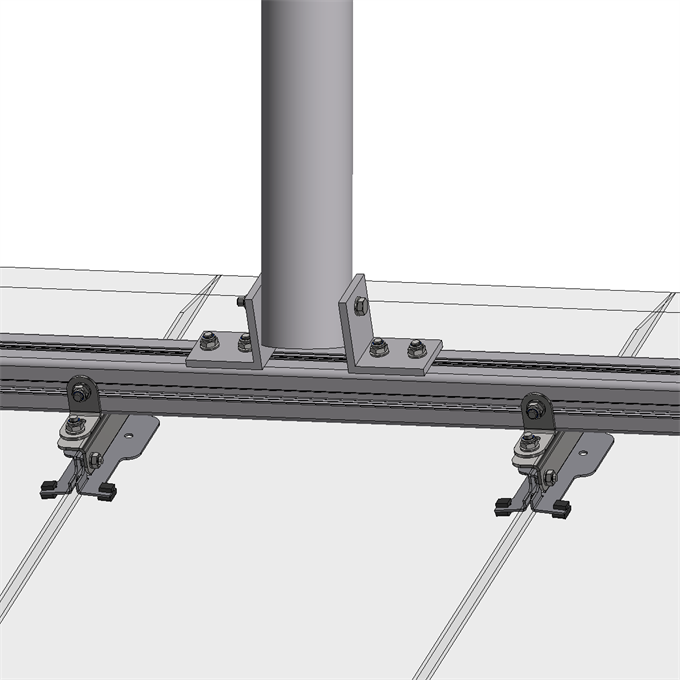

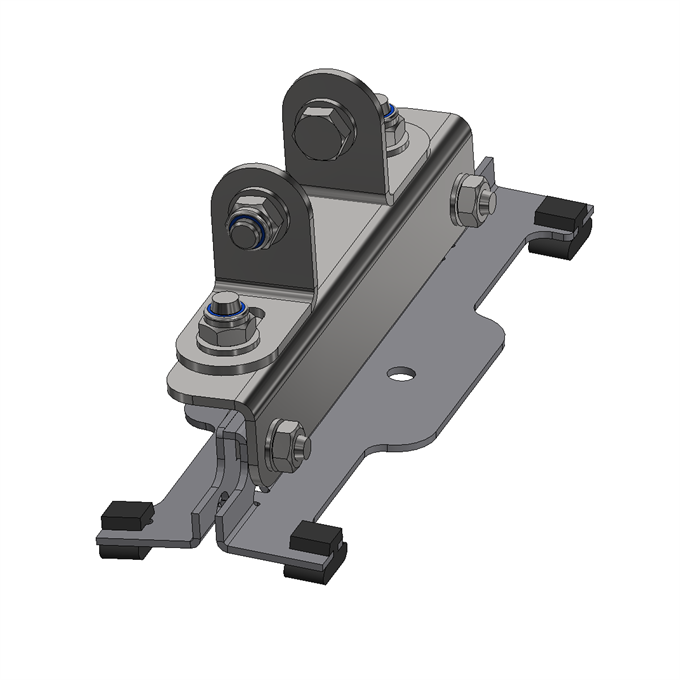

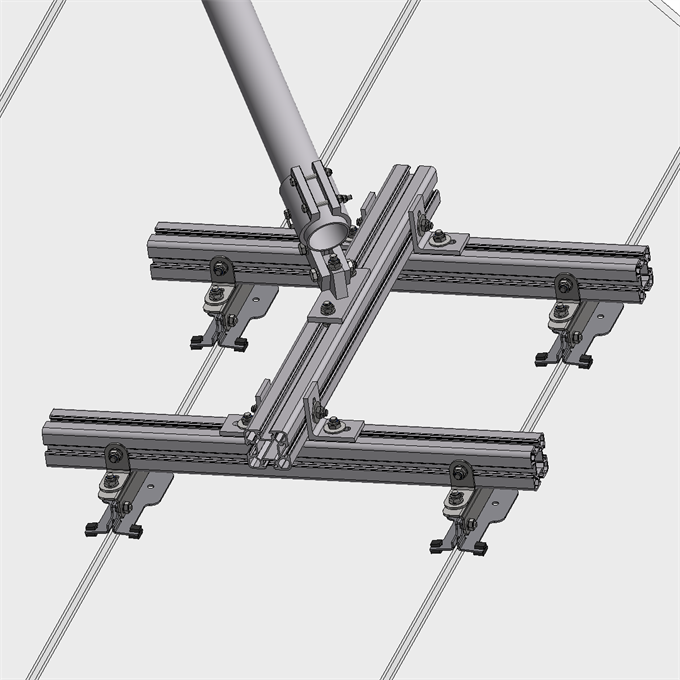

CueDee oferuje różne metody mocowania kompatybilne z różnymi rodzajami powierzchni dachowych; multiplate; niepenetrujący metalowy zacisk krawędziowy na podniesionym szwie (używany w tym przykładzie); lub, mocowanie na dachówki.

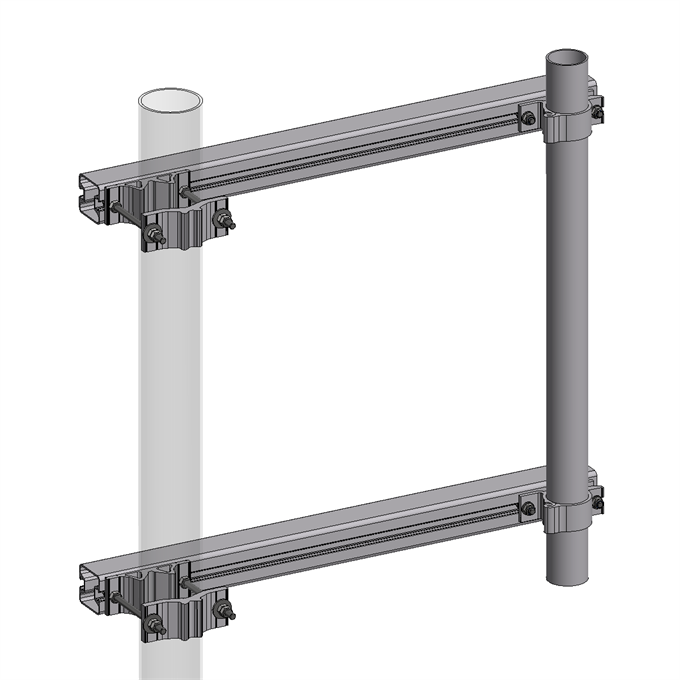

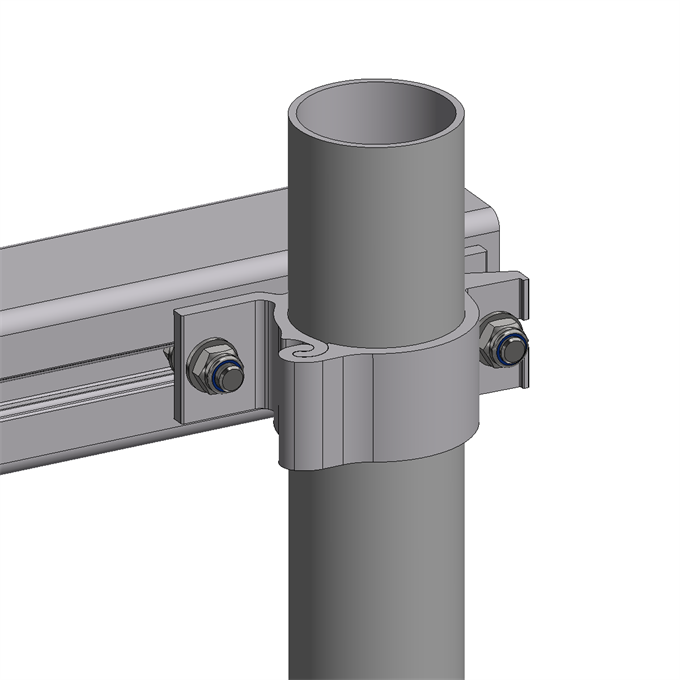

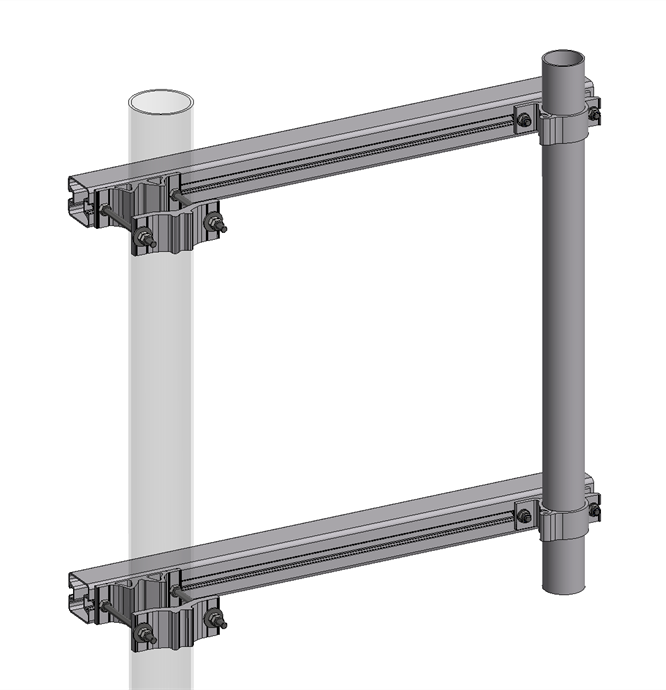

Opcjonalna rama sektorowa z przesunięciem, zawarta w tym przykładzie, oferuje dodatkowe miejsce na antenę odpowiednie dla małej jednostki aktywnej anteny.
CueDee może wesprzeć Cię w statycznym wymiarowaniu EURO-CODE w oparciu o Twoje specyficzne wymagania dotyczące ładunku i lokalizacji geograficznej.
Wysokość głównego słupa
2,8 m
Średnica głównego słupa
114 mm
Rury podtrzymujące
Ø75x3,5 mm
Waga konstrukcji
110 kg
Powierzchnia wiatru anteny
0,78m²
Prędkość wiatru odniesienia
24m/s
Kategoria terenu
III
Wysokość nad terenem
24m
Materiał użyty w konstrukcji
Aluminium (anodowane 25um)
Stal nierdzewna A4
