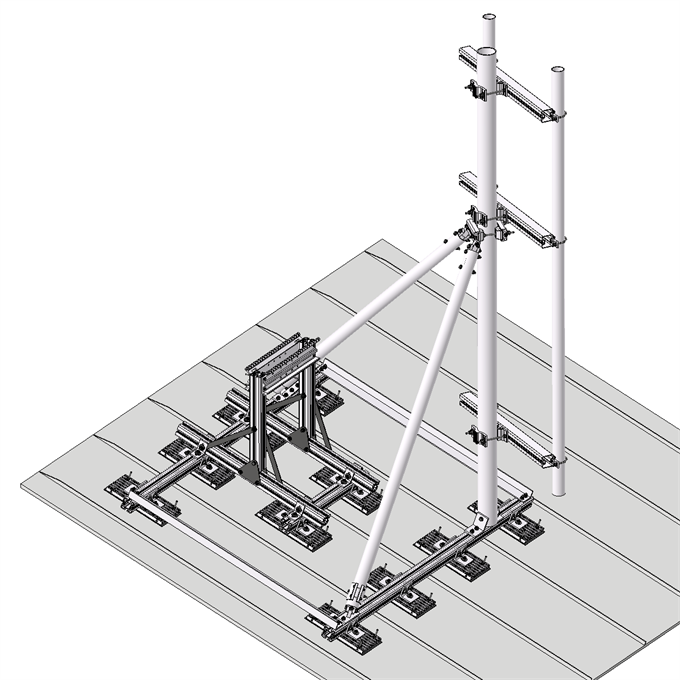

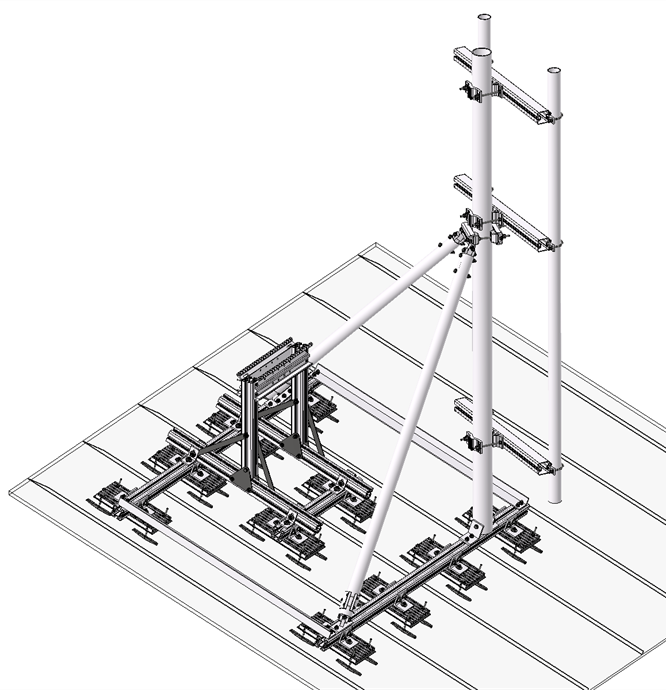

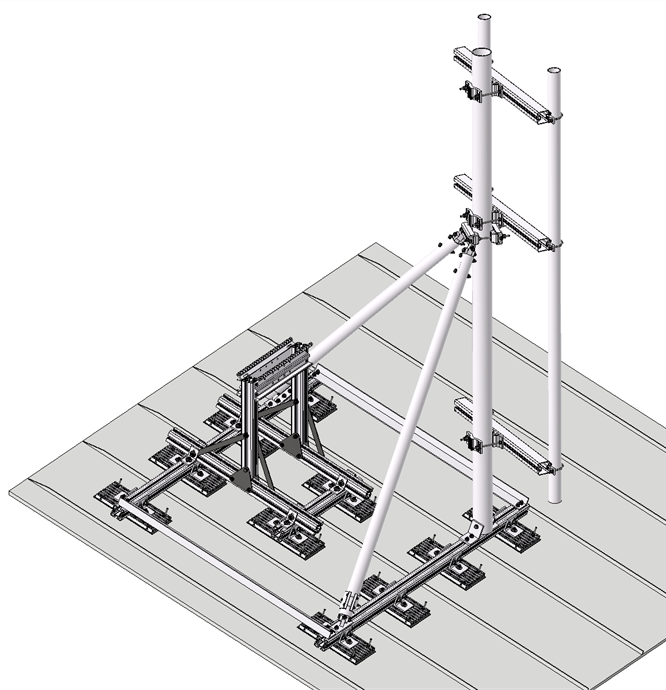

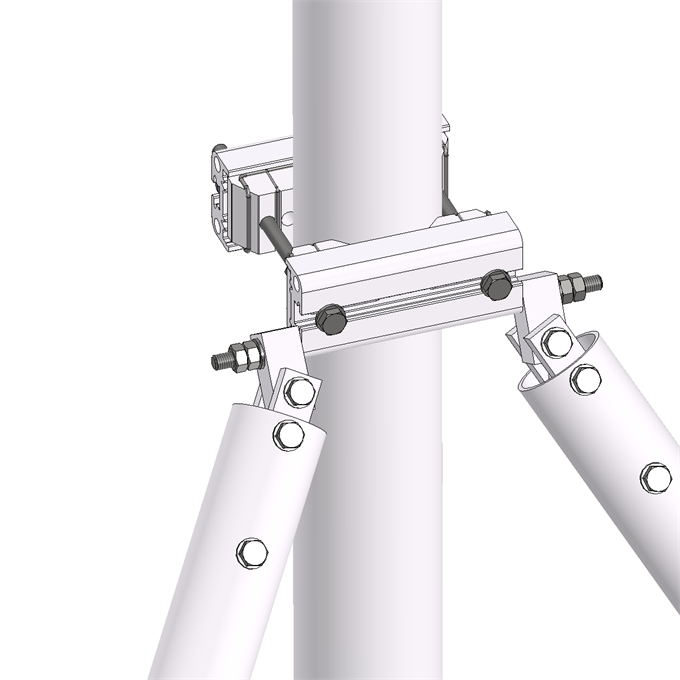

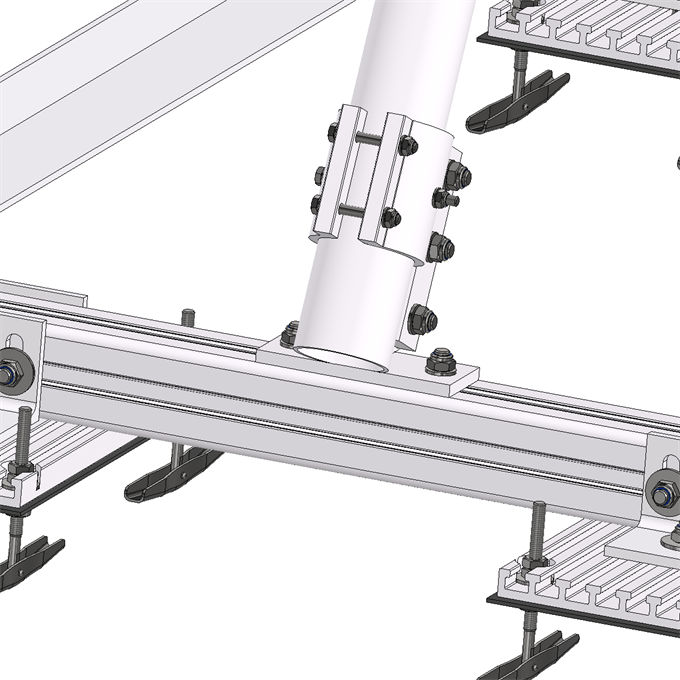

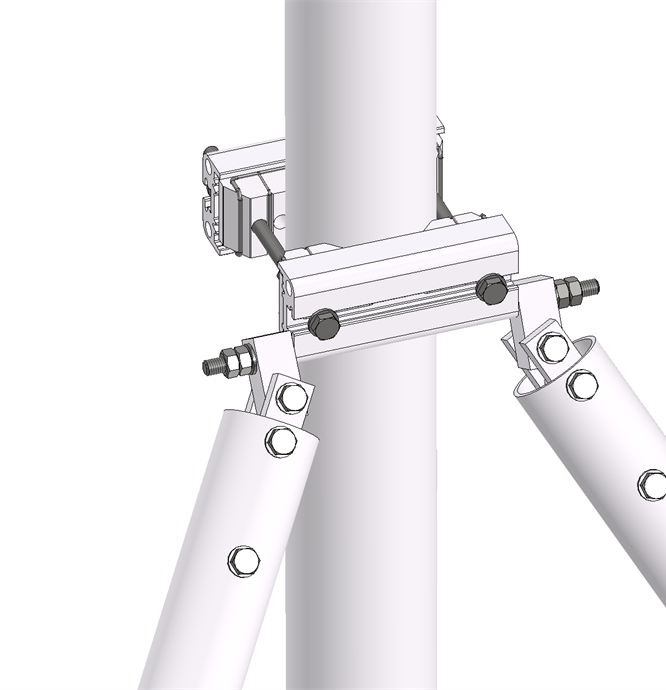

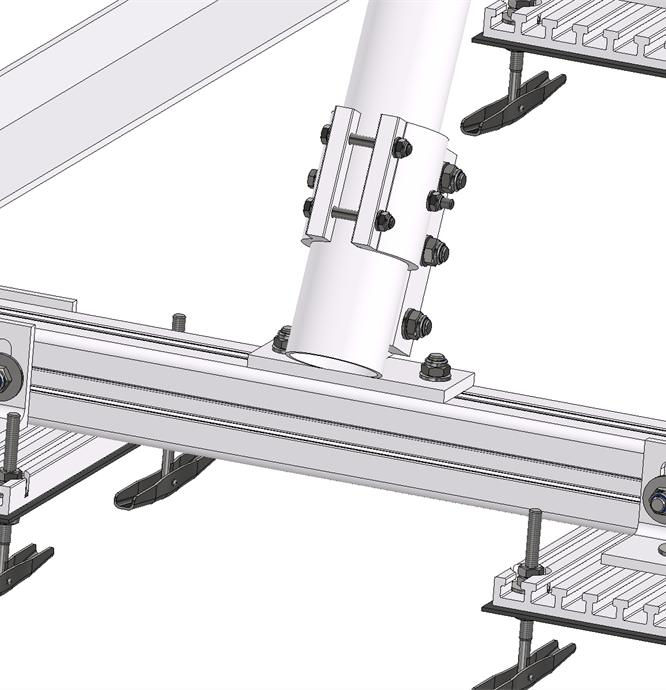

Dipod jest wszechstronną konstrukcją do dachów płaskich i skośnych; to rozwiązanie dipodowe oferuje główny maszt o wysokości 3 metrów i średnicy 114 mm w połączeniu z dwoma podporami o średnicy 75 mm.

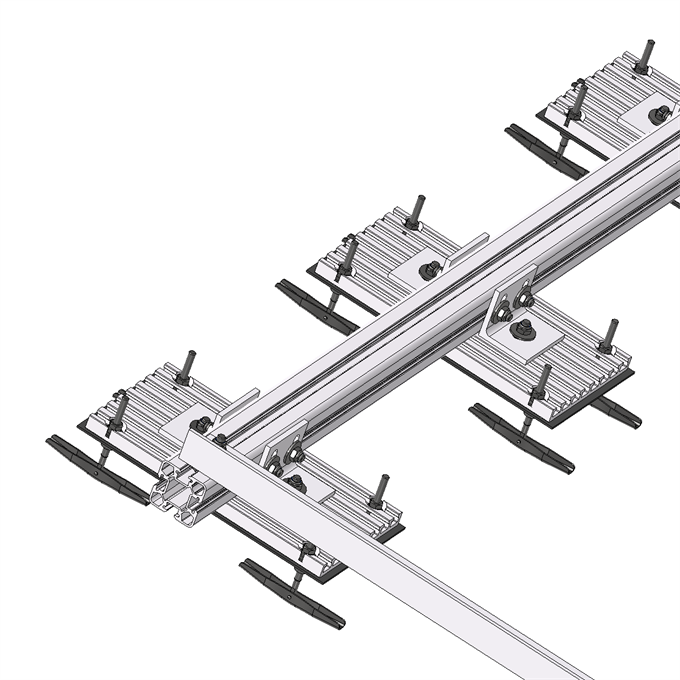

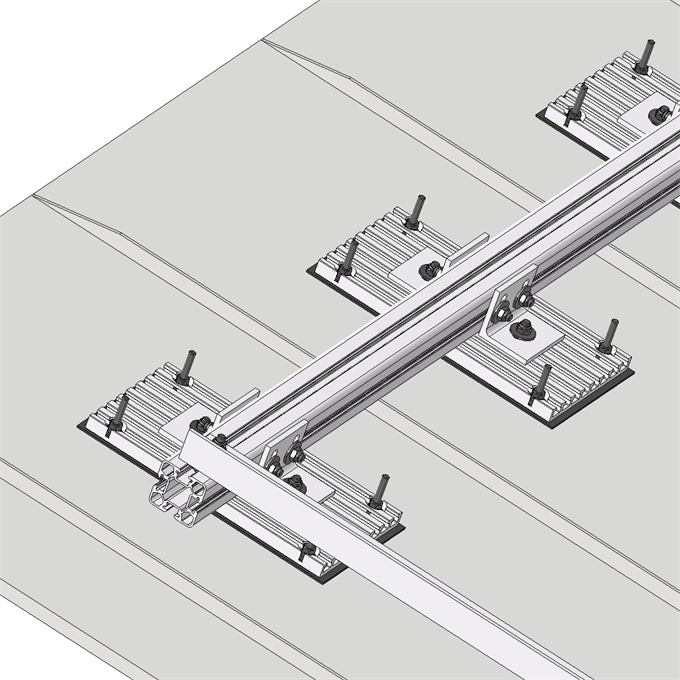

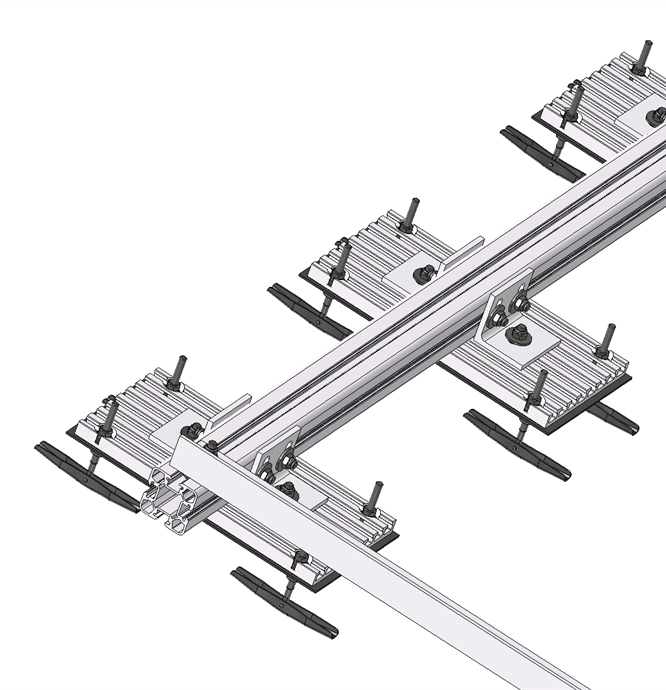

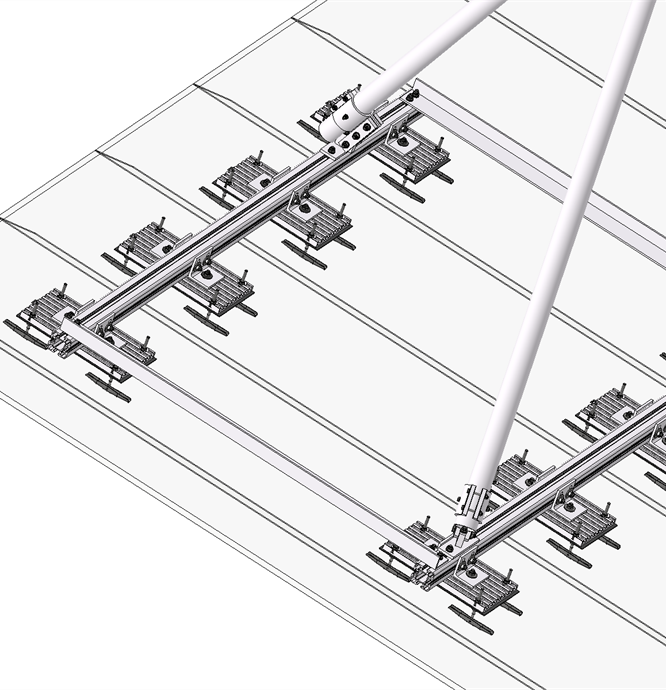

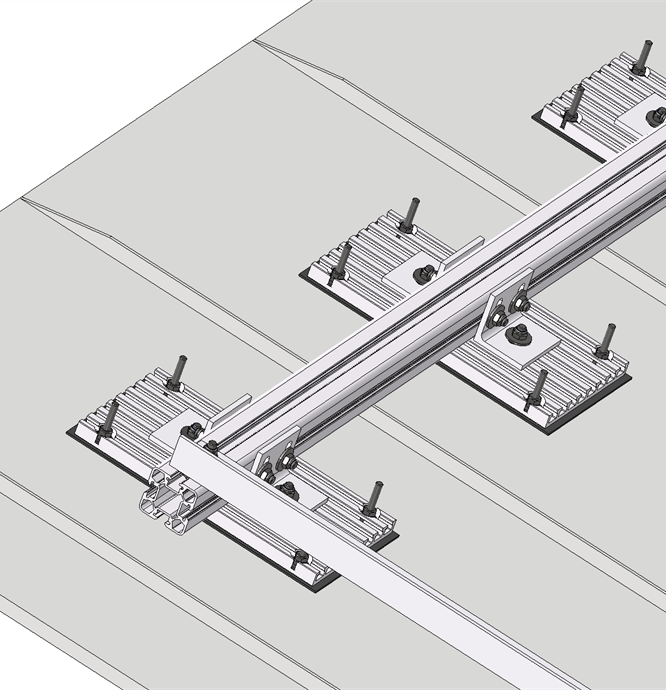

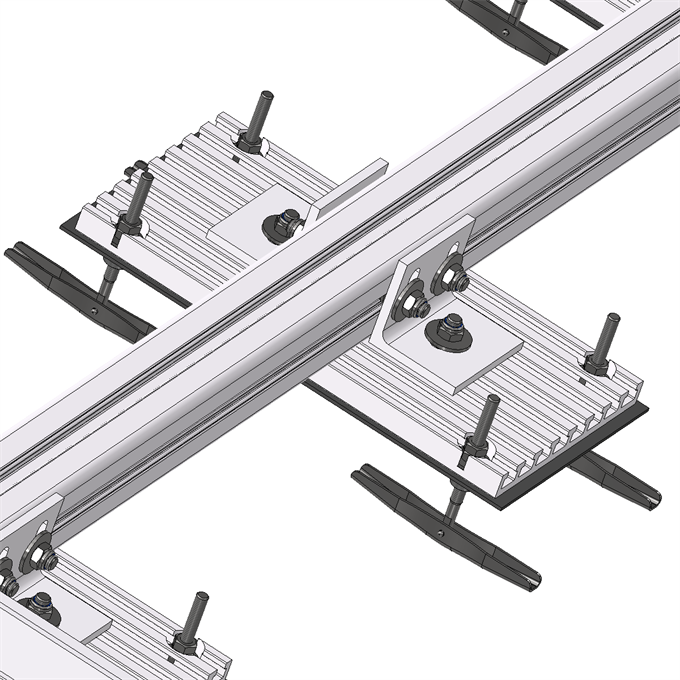

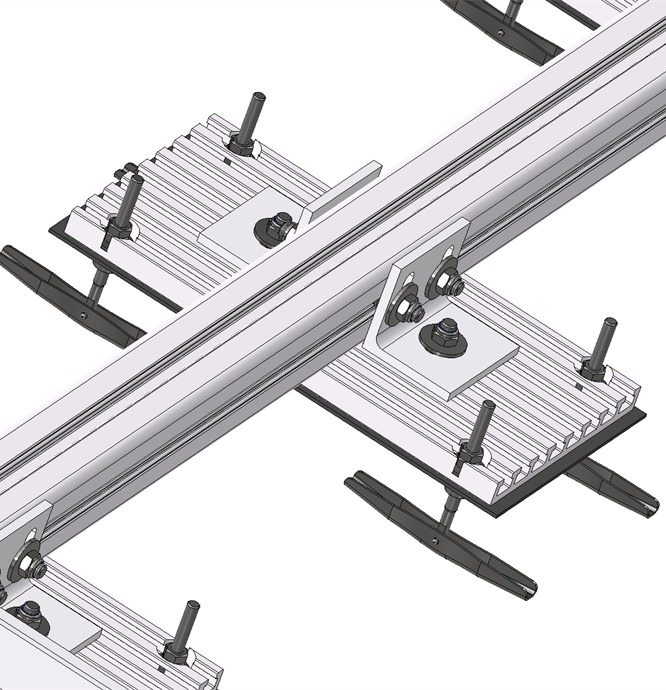

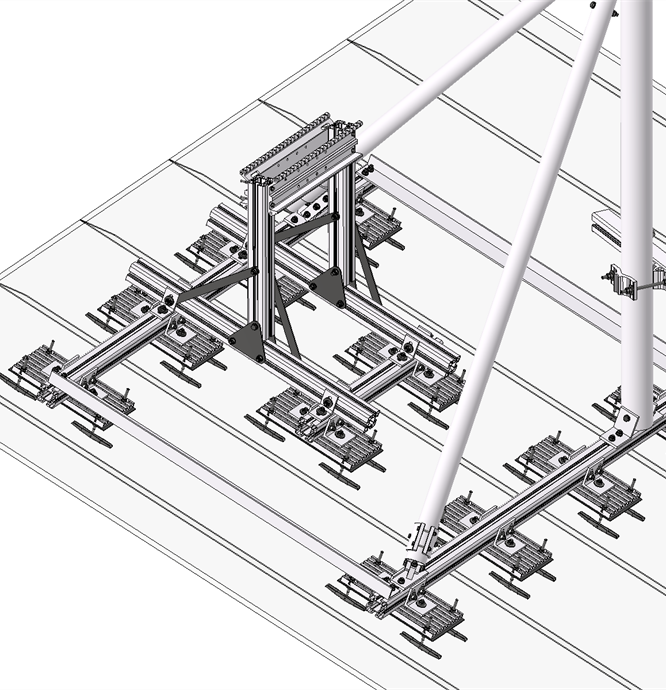

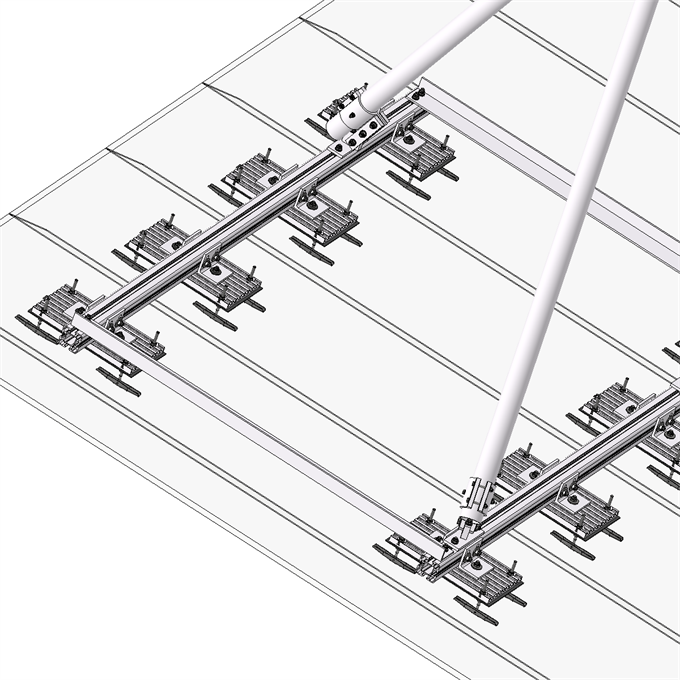

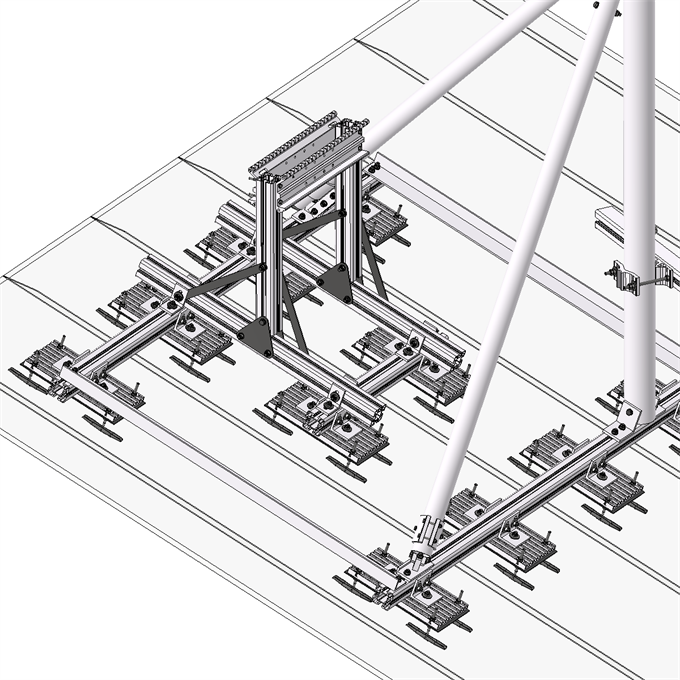

CueDee oferuje różne metody mocowania kompatybilne z różnymi rodzajami powierzchni dachowych; multiplate (jak w tym przykładzie); zacisk kołnierzowy na podwyższonym szwie blachy metalowej; lub montaż na dachówkach. Multiplate w tym przykładzie są montowane za pomocą śrub kotwiących, które można zainstalować od zewnątrz bez potrzeby dostępu do wewnętrznego strychu lub przestrzeni pod podłogą.

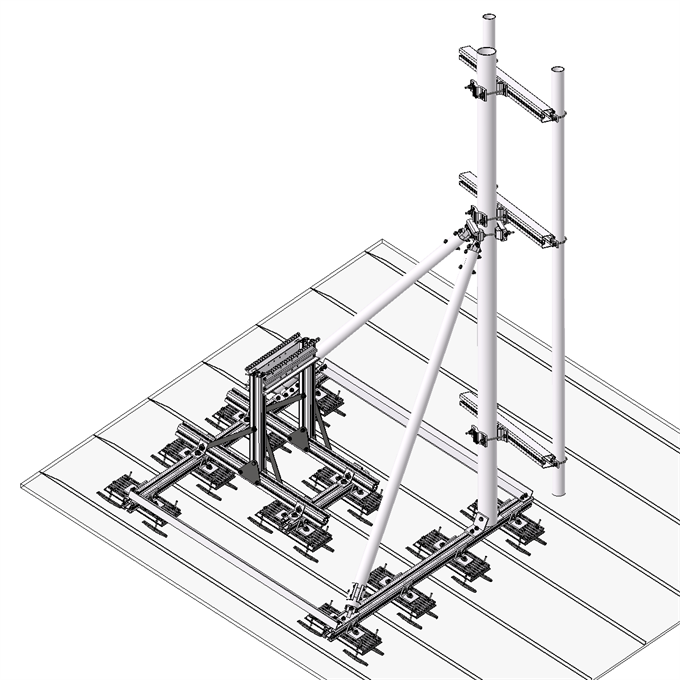

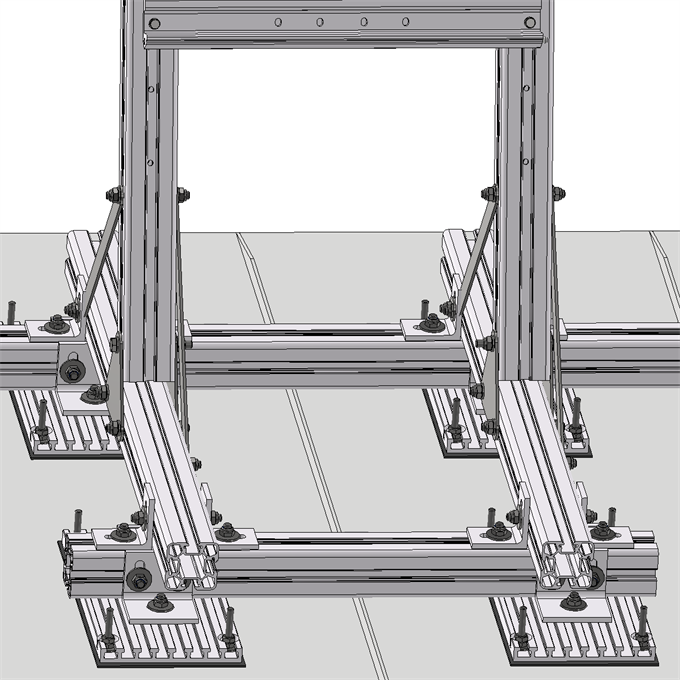

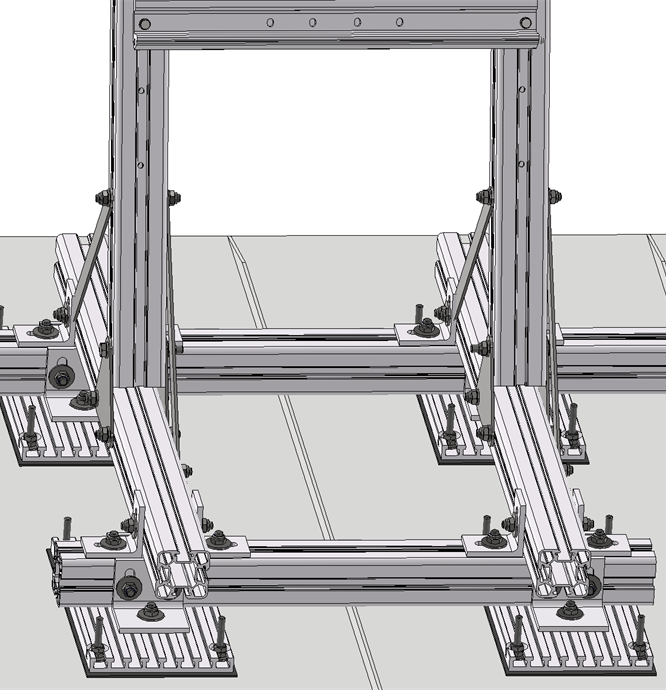

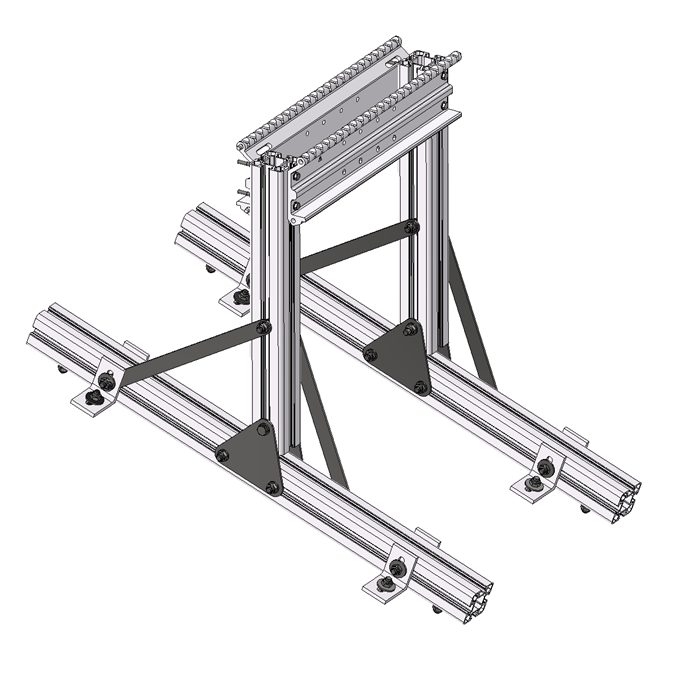

Opcjonalna rama sektorowa z przesunięciem zawarta w tym przykładzie oferuje dwie pozycje antenowe, a opcjonalne wsparcie radiowe umożliwia umieszczenie jednostek radiowych w bliskiej odległości od anten.
CueDee może wesprzeć Cię w statycznym wymiarowaniu EURO-CODE na podstawie Twoich specyficznych wymagań dotyczących ładunku i lokalizacji geograficznej.
Wysokość głównego słupa
3 m
Średnica głównego słupa
114 mm
Rury wspornikowe
Ø75x3,5 mm
Waga konstrukcji
173 kg
Powierzchnia wiatru dla ładunku anteny
1,75 m²
Referencyjna prędkość wiatru
25 m/s
Kategoria terenu
III
Wysokość nad terenem
23 m
Materiał używany w konstrukcji
Aluminium (anodowane 25um)
Stal nierdzewna A4
