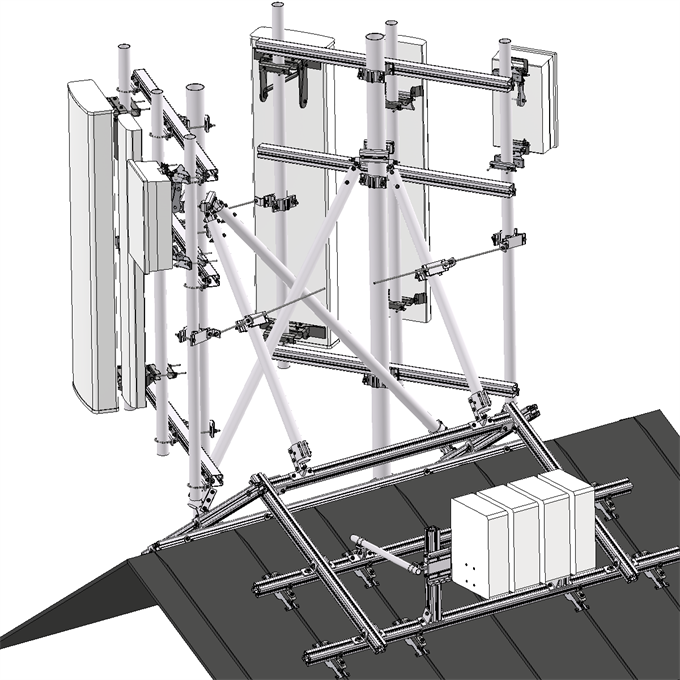

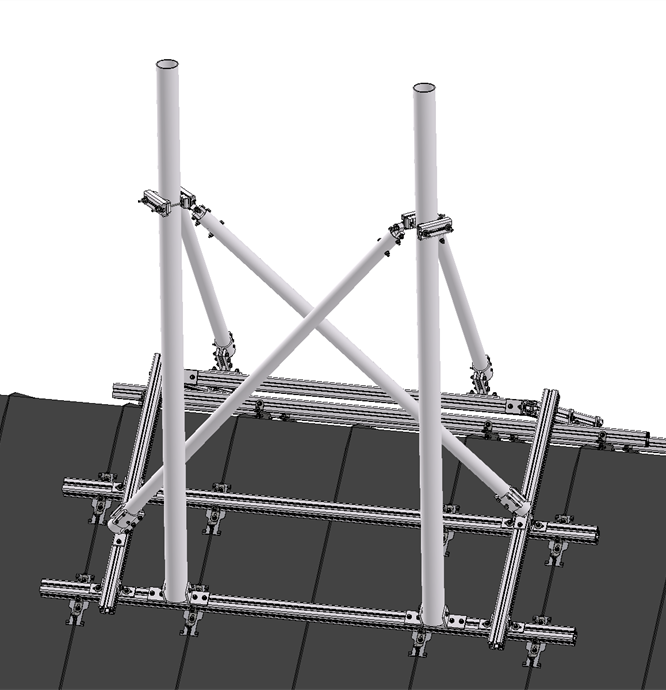

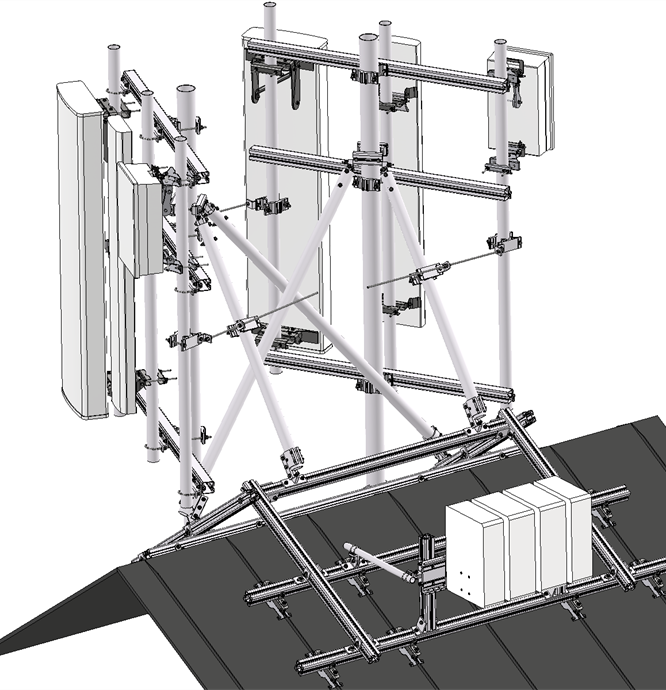

Dipod jest wszechstronną konstrukcją zarówno dla dachów płaskich, jak i spadzistych; to rozwiązanie dipodowe oferuje 2-sektorowe rozwiązanie nad kalenicą dachu z dwoma głównymi słupami o długości 3 metrów i średnicy 114 mm w połączeniu z czterema wspornikami o średnicy 75 mm.
CueDee oferuje różne metody mocowania kompatybilne z różnymi rodzajami powierzchni dachowych; multipłyta; niepenetrujący metalowy zacisk na szew podniesiony blachy (jak w tym przykładzie); lub, montaż na dachówce

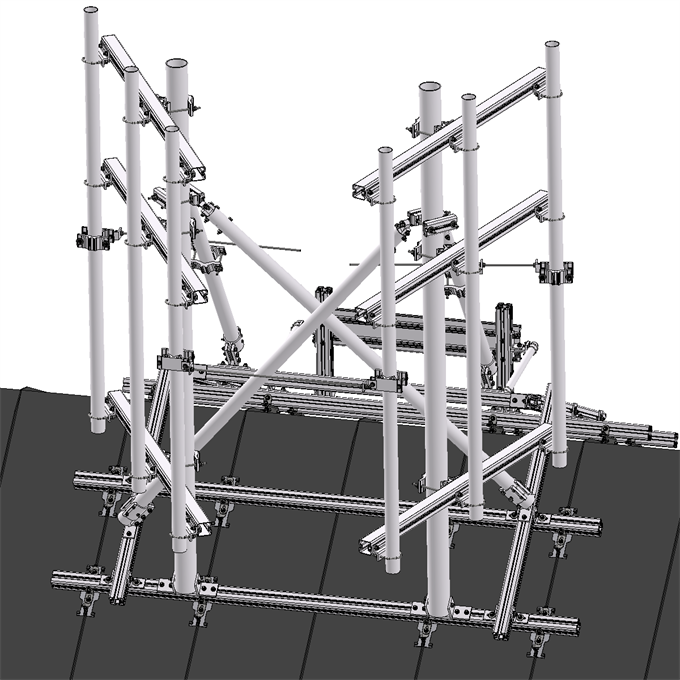

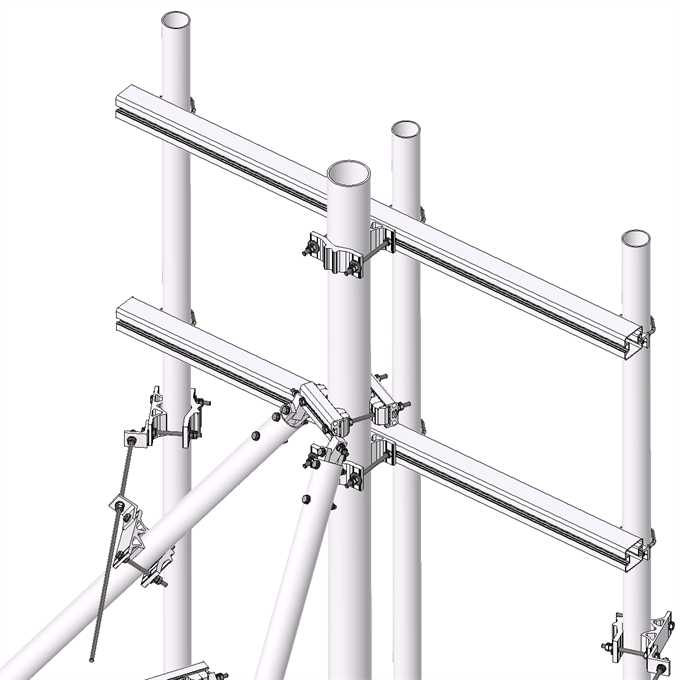

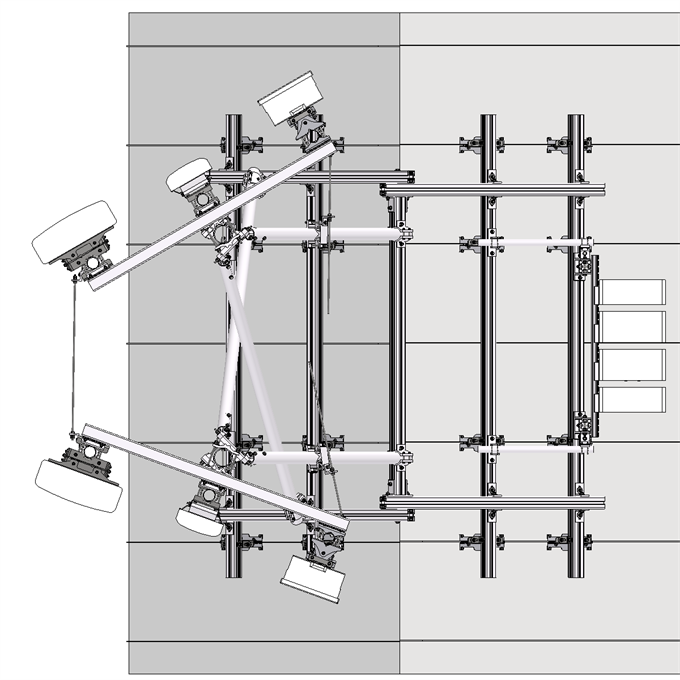

Opcjonalna rama sektorowa 3x2 przesunięta, zawarta w tym przykładzie, oferuje dwie pozycje antenowe w dwóch kierunkach sektorowych.

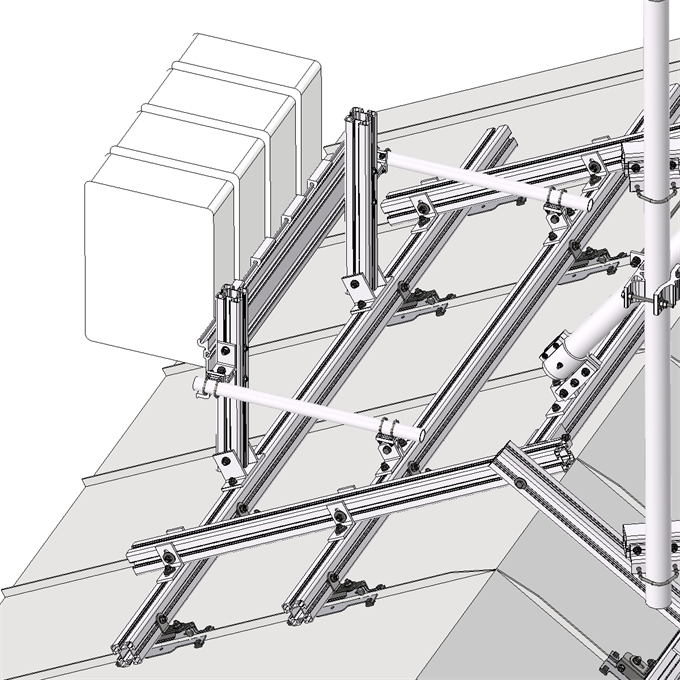

Opcjonalne wsparcie dla radia umożliwia umieszczenie jednostek radiowych w bliskiej odległości od anten.
CueDee może wspierać Cię w statycznym wymiarowaniu zgodnym z EURO-CODE na podstawie Twoich specyficznych wymagań dotyczących ładunku i lokalizacji geograficznej.
Wysokość głównego masztu
3 m
Średnica głównego masztu
114 mm
Rury odciągowe
Ø75x3.5 mm
L1=2,5 m, L2=1,6 m
Średnica rury łożyska anteny
75 mm
Waga konstrukcji
310 kg
Powierzchnia wiatru ładunku antenowego
3,6 m²
Prędkość wiatru odniesienia
24 m/s
Kategoria terenu
III
Wysokość nad terenem
26 m
Całkowita waga anteny
197 kg
Materiał użyty w konstrukcji
Aluminium (anodowane 25um)
Stal nierdzewna A4
